Mương Vỉ Inox Cho Nhà Máy: Yêu Cầu Kỹ Thuật Khi Thiết Kế Và Thi Công

Mương vỉ Inox cho nhà máy là hạng mục quan trọng trong các khu sản xuất ướt, khu rửa, khu chế biến thực phẩm, nhà máy thủy sản, nhà máy sơn vải, xưởng giặt công nghiệp và các khu vực cần vệ sinh sàn thường xuyên. Nếu thiết kế hoặc thi công không đúng kỹ thuật, hệ thống mương có thể bị đọng nước, nghẹt cặn, bốc mùi, vỉ bị võng, xe đẩy khó di chuyển hoặc nền Epoxy quanh mép mương bị bong sau một thời gian vận hành.

Bài viết này tổng hợp các yêu cầu kỹ thuật cần lưu ý khi thiết kế và thi công mương vỉ inox cho nhà máy, từ độ dốc, kích thước, vật liệu inox, kiểu vỉ, rổ chắn rác, hố ga, đường ống thoát cho đến cách xử lý tiếp giáp giữa mương inox và nền hoàn thiện.

Nếu cần xem các mẫu sản phẩm và năng lực gia công thực tế, bạn có thể tham khảo thêm danh mục hệ thống mương vỉ Inox cho nhà máy và khách sạn của Hùng Cường.

Mương vỉ Inox cho nhà máy là gì?

Mương vỉ inox cho nhà máy là hệ thống rãnh/mương thoát nước được gia công bằng inox, thường đi kèm vỉ đậy, rổ chắn rác, hố ga thu nước, đầu nối ống thoát và các phụ kiện chống mùi, chống nghẹt. Hệ thống này được sử dụng nhiều trong các khu vực sản xuất ướt, khu rửa, khu sơ chế, khu chế biến hoặc khu vệ sinh sàn thường xuyên.

Khác với mương xây gạch hoặc mương bê tông truyền thống, mương vỉ inox có ưu điểm là bề mặt sạch, ít bám bẩn, dễ vệ sinh, có thể gia công theo kích thước thực tế và phù hợp với các môi trường yêu cầu vệ sinh cao như nhà máy chế biến thủy sản, nhà máy thực phẩm, nhà máy đồ uống, nhà máy dược phẩm, nhà máy sơn vải, xưởng giặt và các khu sản xuất có nước thải phát sinh thường xuyên.

Trong thực tế vận hành, mương vỉ inox không chỉ có nhiệm vụ thoát nước. Hạng mục này còn ảnh hưởng trực tiếp đến vệ sinh nhà xưởng, độ bền nền hoàn thiện, khả năng chống đọng nước, chống mùi, chống nghẹt, an toàn xe đẩy và hiệu quả bảo trì lâu dài.

Hùng Cường lắp đặt mương vỉ cho Tổ hợp chế biến thịt mát CJ Vina Agri tọạ lạc tại Khu công nghiệp Đông Nam (Củ Chi, TP HCM).

 Vì sao nhà máy nên dùng mương vỉ inox thay vì mương xây?

Trong nhiều nhà máy, mương thoát nước truyền thống thường được xây bằng bê tông, tô vữa, lát gạch hoặc phủ hoàn thiện bên trong. Phương án này có thể tiết kiệm chi phí ban đầu, nhưng trong môi trường sản xuất ướt hoặc yêu cầu vệ sinh cao, mương xây thường phát sinh nhiều vấn đề sau một thời gian sử dụng.

Bề mặt mương xây dễ bám cặn, bám màu, bám dầu mỡ, bám hóa chất hoặc bám chất hữu cơ. Khi ron gạch, lớp vữa hoặc lớp phủ bị nứt, nước thải có thể thấm xuống nền, gây mùi và khó vệ sinh triệt để.

Ngoài ra, mương xây thường khó kiểm soát độ dốc đáy mương chính xác. Nếu đáy mương không đủ dốc hoặc thi công không đều, nước sẽ đọng lại tại các điểm thấp, tạo điều kiện tích tụ cặn bẩn, phát sinh mùi và tăng nguy cơ trơn trượt quanh khu vực sản xuất.

Một vấn đề khác là phần vỉ đậy thường không đồng bộ với thân mương. Nếu vỉ yếu, cập kênh, võng hoặc khó tháo vệ sinh, nhà máy sẽ gặp bất tiện trong quá trình vận hành, nhất là ở các khu vực có xe đẩy, xe khay, xe nguyên liệu hoặc xe hàng đi qua thường xuyên.

Với mương vỉ inox, thân mương được gia công sẵn theo kích thước, có thể tạo đáy dốc, bố trí rổ chắn rác, hố ga, đầu xả, vỉ chịu tải và các điểm tháo vệ sinh. Nếu thiết kế và thi công đúng, mương vỉ inox giúp nhà máy thoát nước nhanh, dễ vệ sinh, giảm đọng cặn, giảm mùi và thuận tiện bảo trì trong quá trình vận hành.

Các nhà máy phù hợp sử dụng mương vỉ inox

Mương vỉ inox phù hợp với nhiều loại nhà máy, đặc biệt là những khu vực có nước, cặn, dầu mỡ, hóa chất nhẹ, nguyên liệu vụn hoặc yêu cầu vệ sinh thường xuyên.

Các nhóm nhà máy thường sử dụng mương vỉ inox gồm:

• Nhà máy chế biến thủy sản.
• Nhà máy chế biến thực phẩm.
• Nhà máy rau củ quả, trái cây, đồ uống.
• Nhà máy giết mổ, sơ chế thịt cá.
• Nhà máy sữa, nước giải khát.
• Nhà máy dược phẩm, mỹ phẩm.
• Nhà máy sơn vải, nhuộm, giặt công nghiệp.
• Khu rửa khay, rửa thùng, rửa dụng cụ.
• Khu sản xuất ướt.
• Khu vệ sinh sàn thường xuyên bằng nước.
• Khu giao nhận nguyên liệu có phát sinh nước thải.

Với các nhà máy có yêu cầu vệ sinh cao, mương vỉ inox nên được xem là một phần của hệ thống hạ tầng sản xuất, không nên chỉ xem là hạng mục phụ của phần xây dựng.

Hùng Cường lắp đặt mương vỉ cho Nhà máy dệt nhuộm Südwolle Group Ninh Thuận

 Các tiêu chuẩn có thể tham chiếu khi thiết kế mương vỉ inox

Khi thiết kế mương vỉ inox cho nhà máy, có thể tham chiếu các tiêu chuẩn liên quan đến hệ thống thoát nước trong công trình, thi công nghiệm thu cấp thoát nước và mạng lưới thoát nước bên ngoài như TCVN 4474:1987, TCVN 4519:1988, TCVN 7957:2023 hoặc các phiên bản tiêu chuẩn được chủ đầu tư, tư vấn thiết kế, tư vấn giám sát áp dụng trong hồ sơ dự án.

Tuy nhiên, cần hiểu rằng các tiêu chuẩn này chủ yếu quy định nguyên tắc thiết kế, thi công, nghiệm thu và đấu nối hệ thống thoát nước. Các chi tiết như độ dày inox, kiểu vỉ, kích thước mương, rổ chắn rác, bẫy mùi hoặc xử lý mép nền Epoxy cần được tính toán theo thực tế vận hành của từng nhà máy.

Vì vậy, khi áp dụng vào thực tế, đơn vị thiết kế và thi công cần kết hợp giữa tiêu chuẩn chung, lưu lượng nước thải, loại cặn phát sinh, tải trọng xe đẩy, yêu cầu vệ sinh và phương án bảo trì sau này.

Nguyên tắc thiết kế mương vỉ inox cho nhà máy

Để mương vỉ inox vận hành tốt, cần đảm bảo các nguyên tắc chính sau:

1. Mương phải đặt đúng vị trí phát sinh nước.
2. Sàn phải có độ dốc về mương, không chỉ riêng lòng mương có độ dốc.
3. Lòng mương phải đủ rộng, đủ sâu để thoát nước và dễ vệ sinh.
4. Đáy mương cần tạo dốc về hố ga hoặc đầu thoát.
5. Vỉ mương phải chịu được tải trọng xe đẩy thực tế.
6. Khe vỉ phải đủ thoát nước nhưng không gây kẹt bánh xe hoặc rơi dụng cụ.
7. Cần có rổ chắn rác, hố ga hoặc điểm thu cặn trước khi nước vào đường ống.
8. Phải có giải pháp chống mùi và chống côn trùng trào ngược.
9. Mép tiếp giáp giữa mương inox và nền phải xử lý kỹ để tránh bong nền, thấm nước và tích tụ cặn.
10. Trước nghiệm thu phải xả nước thử để kiểm tra độ dốc, điểm đọng, mối hàn, vỉ và khả năng thoát nước thực tế.

Đây là các nguyên tắc quan trọng giúp hệ thống mương thoát nước inox không chỉ đẹp khi bàn giao mà còn vận hành ổn định trong thời gian dài.

Mặt bằng bố trí Mương Vỉ Trong Nhà Máy

Độ dốc mương thoát nước nên thiết kế thế nào?

Độ dốc là yếu tố rất quan trọng khi thiết kế mương vỉ inox. Nếu mương không có độ dốc hoặc độ dốc không đều, nước sẽ đọng lại trong lòng mương, kéo theo cặn bẩn, dầu mỡ, bùn, hóa chất hoặc chất hữu cơ. Sau một thời gian sử dụng, khu vực này dễ phát sinh mùi và khó vệ sinh.

Độ dốc lòng mương inox

Cách hiểu đơn giản:

• Độ dốc 0,5% = chênh cao 5 mm cho mỗi 1 m chiều dài.
• Độ dốc 1% = chênh cao 10 mm cho mỗi 1 m chiều dài.
• Độ dốc 1,5% = chênh cao 15 mm cho mỗi 1 m chiều dài.
• Độ dốc 2% = chênh cao 20 mm cho mỗi 1 m chiều dài.

Ví dụ: tuyến mương dài 4 m, lấy độ dốc 1%, thì đáy mương cần chênh cao khoảng 40 mm từ đầu cao đến điểm thoát nước.

 Độ dốc sàn về mương

Một lỗi thường gặp là chỉ thiết kế đáy mương có dốc nhưng sàn xung quanh không dốc về mương. Khi đó, nước vẫn đọng trên nền nhà xưởng dù lòng mương thoát tốt.

Với nhà máy, độ dốc sàn cần cân bằng giữa khả năng thoát nước và khả năng vận hành xe đẩy. Sàn quá dốc sẽ khó đẩy xe, còn sàn quá thoải sẽ dễ đọng nước.

 Kích thước mương vỉ inox nên dùng

Kích thước mương cần được chọn theo lưu lượng nước, loại cặn, vị trí sử dụng và tần suất vệ sinh. Không nên làm mương quá nhỏ vì dễ nghẹt và khó vệ sinh. Ngược lại, mương quá lớn sẽ tăng chi phí inox, làm vỉ nặng và khó tháo vệ sinh.

 Kích thước mương phổ biến

 Kích thước đề xuất theo ứng dụng

Với nhà máy chế biến thủy sản, thực phẩm hoặc sơn vải, cần xem xét thêm loại nước thải, lượng cặn, bùn, sợi vải, da cá, vảy cá, vụn nguyên liệu, hóa chất tẩy rửa và khả năng vệ sinh định kỳ.

 Vật liệu inox cho mương vỉ nhà máy

Vật liệu là yếu tố quyết định độ bền và khả năng vệ sinh của mương vỉ inox. Trong môi trường nhà máy, mương thường tiếp xúc với nước, hóa chất vệ sinh, muối, chất hữu cơ, dầu mỡ, bùn cặn hoặc dung dịch sản xuất.

 Nên dùng inox 304 hay Inox 316?

Inox 304 là lựa chọn phù hợp cho đa số nhà máy. Với môi trường có muối, nước mặn, hóa chất hoặc yêu cầu chống ăn mòn cao, nên cân nhắc inox 316.

 Độ dày inox khuyến nghị

Với nhà máy sản xuất, nên ưu tiên thân mương inox 304 dày 1,5 mm cho mương tiêu chuẩn và 2,0 mm cho khu tải nặng, khu xe đẩy nhiều hoặc khu có vỉ chịu lực lớn.

Yêu cầu kỹ thuật của vỉ mương inox

Vỉ mương là phần chịu tác động trực tiếp từ người đi lại, xe đẩy, xe hàng, xe khay, xe nguyên liệu và quá trình vệ sinh. Một hệ thống mương tốt nhưng vỉ yếu, cập kênh hoặc khó nhấc vệ sinh thì vẫn không đạt yêu cầu vận hành.

Các loại vỉ mương thường dùng

Với nhà máy thực phẩm, thủy sản, đồ uống hoặc khu vực yêu cầu vệ sinh cao, nên ưu tiên vỉ inox tháo rời, bề mặt dễ vệ sinh, không có góc cạnh sắc và không tích tụ cặn.

Khe hở vỉ mương

Khe vỉ cần đủ rộng để thoát nước nhưng không được quá lớn gây kẹt bánh xe, rơi dụng cụ hoặc mất an toàn.

Khuyến nghị:

• Khe thoát nước: 8 – 30 mm.
• Không nên vượt quá 15 mm nếu khu vực có xe đẩy bánh nhỏ.
• Vỉ phải nằm bằng mặt sàn hoàn thiện. Nên tính toán kỹ để không cao hơn mặt sàn
• Vỉ không được cập kênh, rung, lún hoặc võng khi xe đi qua.
• Mỗi tấm vỉ nên dài 500 – 800 mm để dễ nhấc vệ sinh.
• Không nên làm vỉ quá dài 1.200 – 1.500 mm vì nặng, khó thao tác và công nhân thường ngại vệ sinh.

 Khả năng chịu tải của vỉ mương

Với nhà máy, cần tính cả tải trọng động khi xe đẩy đi qua, lực va đập khi bánh xe xuống vỉ, tần suất di chuyển và đường kính bánh xe. Bánh xe càng nhỏ thì lực tập trung lên vỉ càng lớn, dễ gây võng hoặc kẹt bánh.

 Cấu tạo mương vỉ inox tiêu chuẩn

Một hệ thống mương vỉ inox cho nhà máy nên có đầy đủ các bộ phận chính sau:

Thân mương inox

Thân mương là phần thu nước chính, thường được gia công từ inox 304 hoặc inox 316 tùy môi trường. Thân mương nên có đáy tạo dốc về hố ga hoặc đầu thoát. Các góc bên trong nên dễ vệ sinh, hạn chế bám cặn.

Khung đỡ vỉ

Khung đỡ vỉ giúp vỉ nằm ổn định, không cập kênh và truyền tải xuống kết cấu xung quanh. Khung có thể dùng dạng V, U, la inox gấp mép hoặc kết cấu gia cường riêng tùy tải trọng.

Thường khi gia công mương sẽ chấn V tạo khung đỡ cho vỉ

Vỉ đậy tháo rời

Vỉ nên chia thành từng đoạn ngắn để công nhân dễ nhấc lên vệ sinh lòng mương. Nếu vỉ quá nặng, việc vệ sinh định kỳ thường bị bỏ qua.

 Rổ chắn rác inox

Rổ chắn rác giúp giữ lại cặn lớn trước khi nước đi vào đường ống. Với nhà máy thủy sản, thực phẩm, rau củ, sơn vải hoặc khu rửa dụng cụ, đây là hạng mục rất cần thiết.

 Hố ga thu nước

Hố ga có thể bố trí ở cuối tuyến mương, giữa tuyến mương hoặc tại các điểm gom nước chính. Hố ga cần đủ rộng để thu cặn, dễ mở nắp và dễ vệ sinh.

Bẫy mùi hoặc giải pháp chống mùi

Tùy hệ thống thoát nước, cần có bẫy mùi, xi phông, phễu chống mùi hoặc hố ga có cấu tạo ngăn mùi để hạn chế khí hôi, côn trùng và mùi từ hệ thống thoát nước quay ngược vào nhà xưởng.

 Đầu nối ống thoát

Đường kính đầu nối phải phù hợp với lưu lượng nước. Các kích thước thường gặp gồm D90, D114, D140, D168 hoặc lớn hơn tùy thiết kế.

 Nắp thăm và điểm vệ sinh

Hệ thống cần có vị trí mở để kiểm tra, thông rửa, lấy rác và bảo trì mà không cần đục phá nền.

 Vị trí bố trí mương vỉ inox trong nhà máy

Mương vỉ inox cần đặt đúng vị trí phát sinh nước. Nếu bố trí thiếu, nước sẽ đọng trên nền, công nhân phải gạt nước thủ công, ảnh hưởng vệ sinh và an toàn. Nếu bố trí quá nhiều, chi phí tăng và có thể cản trở vận hành.

Mương nên bố trí dọc theo khu vực phát sinh nước, mép line sản xuất, khu rửa hoặc điểm xả sàn. Không nên đặt mương cắt ngang tuyến xe đẩy quá nhiều lần.

 Đường ống thoát từ mương ra ngoài

Một lỗi phổ biến là mương làm đủ rộng nhưng ống thoát lại quá nhỏ. Khi đó, nước vẫn thoát chậm, dễ trào ngược hoặc đọng trong lòng mương.

 Đường kính ống thoát khuyến nghị

 Độ dốc ống thoát

Đường ống phải có điểm thăm, điểm thông rửa và phương án vệ sinh định kỳ. Không nên làm ống quá nhỏ vì sẽ làm giảm hiệu quả của toàn bộ hệ thống mương.

 Yêu cầu chống mùi, chống nghẹt và xử lý cặn

Trong nhà máy, nước thải không chỉ là nước sạch. Tùy ngành sản xuất, nước thải có thể chứa dầu mỡ, vụn thực phẩm, vảy cá, bùn đất, sợi vải, hóa chất, màu nhuộm, cặn sơn hoặc các chất rắn nhỏ. Nếu không xử lý cặn ngay từ mương, hệ thống ống thoát sẽ rất dễ nghẹt.

Các yêu cầu quan trọng gồm:

• Có rổ chắn rác tại hố ga hoặc điểm thu nước chính.
• Có hố ga thu cặn trước khi nước đi vào tuyến ống.
• Có bẫy mùi, xi phông, phễu chống mùi hoặc hố ga chống mùi.
• Có điểm thăm để thông rửa đường ống.
• Không để cặn hữu cơ tồn đọng lâu trong mương.
• Với nước thải đặc thù, cần có hệ thống xử lý riêng phù hợp.

Nhà máy thực phẩm có dầu mỡ cần bể tách mỡ công nghiệp. Nhà máy thủy sản cần chú ý cặn hữu cơ và mùi. Nhà máy sơn vải, nhuộm hoặc có hóa chất cần có hệ thống xử lý nước thải phù hợp trước khi xả ra hệ thống chung. Mương vỉ inox chỉ là phần thu gom ban đầu, không thay thế cho hệ thống xử lý nước thải của nhà máy.

 Xử lý tiếp giáp giữa mương inox và nền Epoxy, nền Pu, Nền gạch

Đây là chi tiết rất quan trọng nhưng thường bị bỏ qua khi thiết kế và thi công mương vỉ inox cho nhà máy. Trong nhiều công trình, mương inox vẫn còn tốt nhưng phần nền quanh mương đã bị bong, nứt, hở mép hoặc thấm nước sau một thời gian vận hành.

Đặc biệt với nền Epoxy, Nền Pu nếu xử lý giáp mí không kỹ, lớp nền rất dễ bị bong tại mép mương.

 Vì sao vị trí tiếp giáp dễ hư?

Mương inox và nền bê tông, nền gạch hoặc nền Epoxy là các vật liệu khác nhau. Khi nhà máy vận hành, khu vực mép mương thường chịu nhiều tác động cùng lúc: nước rửa sàn, hóa chất vệ sinh, xe đẩy, vỉ mương rung, nền giãn nở, cặn bẩn tích tụ và công nhân vệ sinh bằng vòi nước áp lực.

Nếu mép mương không chắc, không có khung chặn nền hoặc không được chống thấm kỹ, nước sẽ chui vào khe tiếp giáp. Lâu ngày, nền có thể bị phồng rộp, bong mép, nứt chân chim, hở cạnh hoặc phát sinh mùi.

 Hậu quả khi xử lý mép mương không kỹ

• Nền Epoxy, Pu bị bong tại mép mương.
• Nước chui xuống khe tiếp giáp giữa mương và nền.
• Cặn bẩn, dầu mỡ hoặc chất hữu cơ tích tụ dưới mép nền.
• Mép gạch bị bể, mẻ, nứt hoặc hở ron.
• Mương inox bị rung, hở cạnh hoặc cập kênh.
• Vỉ mương không nằm phẳng, xe đẩy đi qua gây va đập.
• Khu vực quanh mương có mùi, khó vệ sinh.

 Yêu cầu kỹ thuật khi xử lý mép mương

• Mương inox nên có khung viền hoặc nẹp chặn nền.
• Cao độ mương phải được cố định trước khi hoàn thiện nền.
• Mặt vỉ sau lắp đặt phải bằng mặt sàn hoàn thiện.
• Mép inox không được sắc, yếu hoặc dễ rung.
• Khu vực quanh mương phải được chống thấm kỹ trước khi hoàn thiện nền.
• Với nền Epoxy, Pu cần xử lý bề mặt nền đúng quy trình để lớp phủ bám chắc.
• Không để khe hở giữa mương inox và nền hoàn thiện.
• Khu vực xe đẩy nhiều nên gia cường mép mương.
• Trước nghiệm thu cần xả nước thử quanh mép mương để kiểm tra thấm mép.

Phần tiếp giáp giữa mương inox và nền là chi tiết nhỏ nhưng quyết định lớn đến độ bền công trình. Nếu làm kỹ ngay từ đầu, nhà máy sẽ giảm được nhiều chi phí sửa chữa và hạn chế gián đoạn sản xuất sau này.

Yêu cầu phối hợp giữa các bên khi thi công

Mương vỉ inox cho nhà máy liên quan đến nhiều bên: thiết kế công nghệ, MEP, xây dựng, chống thấm, hoàn thiện nền và đơn vị gia công inox. Nếu các bên làm rời rạc, mương dễ bị sai cao độ, sai độ dốc, sai đầu xả hoặc xử lý mép nền không đạt.

Các bên cần phối hợp như sau:

• Đơn vị thiết kế nhà máy xác định khu vực phát sinh nước, vị trí line sản xuất, tuyến xe đẩy và yêu cầu vệ sinh.
• Đơn vị MEP tính tuyến ống, đường kính ống, độ dốc ống, hố ga, bể tách mỡ hoặc hệ xử lý nước thải.
• Đơn vị xây dựng chuẩn bị hố chờ, cao độ nền, chống thấm và kết cấu xung quanh.
• Đơn vị gia công inox sản xuất mương đúng kích thước, đúng độ dốc, đúng vị trí đầu xả, đúng vật liệu và đảm bảo mối hàn kín nước.
• Đơn vị hoàn thiện nền xử lý cao độ mặt vỉ, độ dốc sàn, mép gạch hoặc mép Epoxy, Pu quanh mương.
• Chủ đầu tư và tư vấn giám sát kiểm tra bản vẽ, vật liệu, độ dốc, khả năng thoát nước, khả năng chịu tải và test nước thực tế trước khi nghiệm thu.

 Các lỗi thường gặp khi làm mương vỉ inox cho nhà máy

Mương không có độ dốc

Nước đọng trong lòng mương sẽ kéo theo cặn bẩn, mùi và vi sinh. Mương nhìn đẹp nhưng vận hành không tốt.

 Sàn không dốc về mương

Mương có dốc nhưng nền xung quanh phẳng hoặc dốc sai hướng thì nước vẫn đọng trên sàn nhà máy.

Mương quá nhỏ so với lưu lượng nước

Khi xả nước nhiều, mương nhỏ sẽ thoát không kịp, dễ tràn nước, nghẹt rác và khó vệ sinh.

 Vỉ quá yếu

Vỉ inox mỏng, thiếu gân hoặc không tính tải xe đẩy sẽ nhanh võng, cong, cập kênh và gây mất an toàn.

 Khe vỉ quá lớn

Khe vỉ lớn dễ làm kẹt bánh xe nhỏ, rơi dụng cụ và gây nguy hiểm khi vận hành.

 Không có rổ chắn rác

Cặn đi thẳng vào đường ống, sau một thời gian sẽ gây nghẹt hệ thống thoát nước.

 Không có bẫy mùi

Mùi hôi và côn trùng có thể trào ngược từ hệ thống thoát nước lên khu sản xuất.

Ống thoát nhỏ hơn lưu lượng thực tế

Mương lớn nhưng cổ xả hoặc ống thoát nhỏ thì nước vẫn thoát chậm.

 Không xử lý kỹ mép mương với nền

Đây là nguyên nhân gây bong nền Epoxy, Pu nứt mép gạch, thấm nước và tích tụ cặn quanh mương.

 Không test nước trước khi nghiệm thu

Nếu chỉ nghiệm thu bằng mắt thường, nhiều lỗi về độ dốc, điểm đọng, rò nước và thấm mép sẽ không được phát hiện.

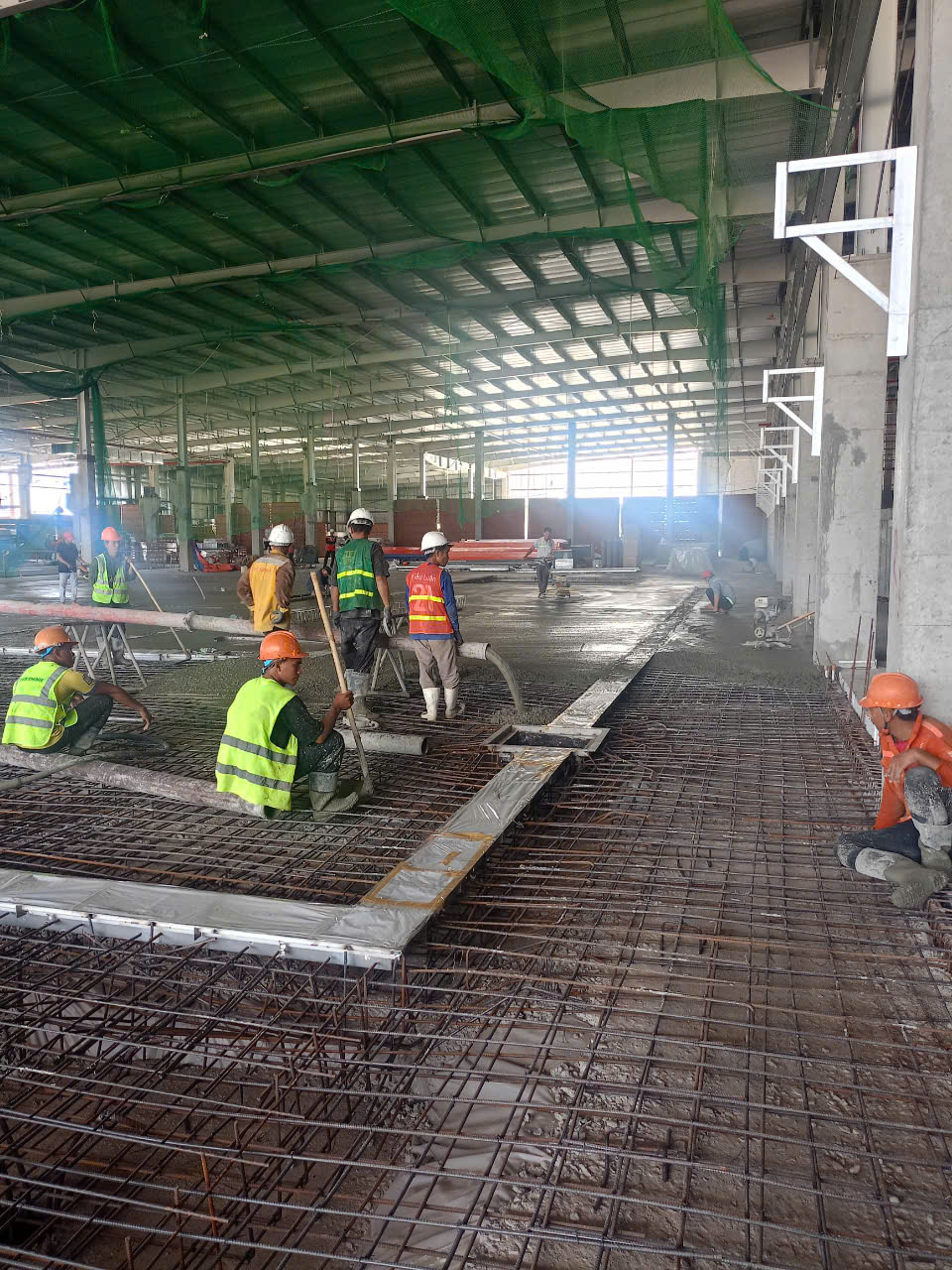

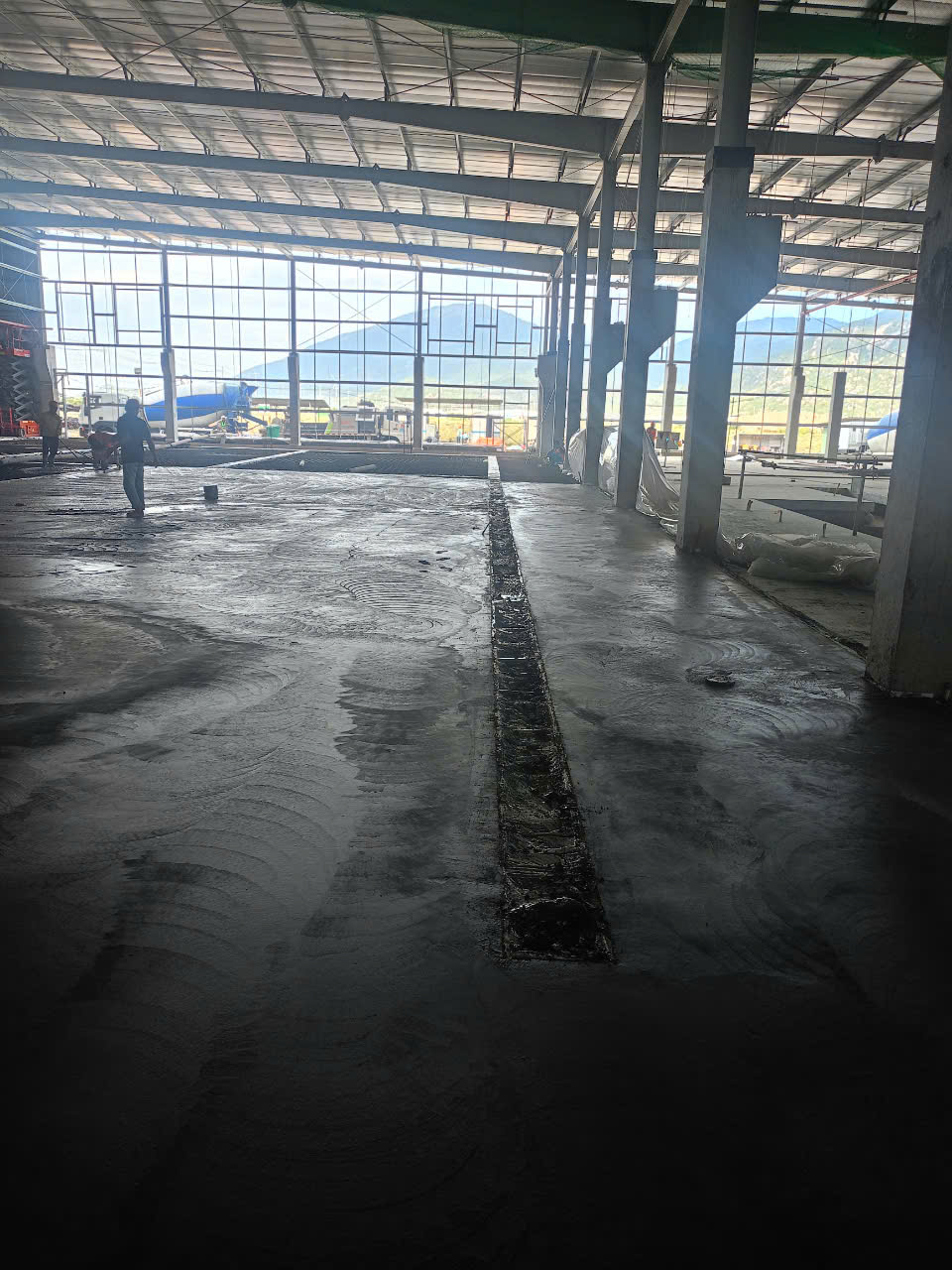

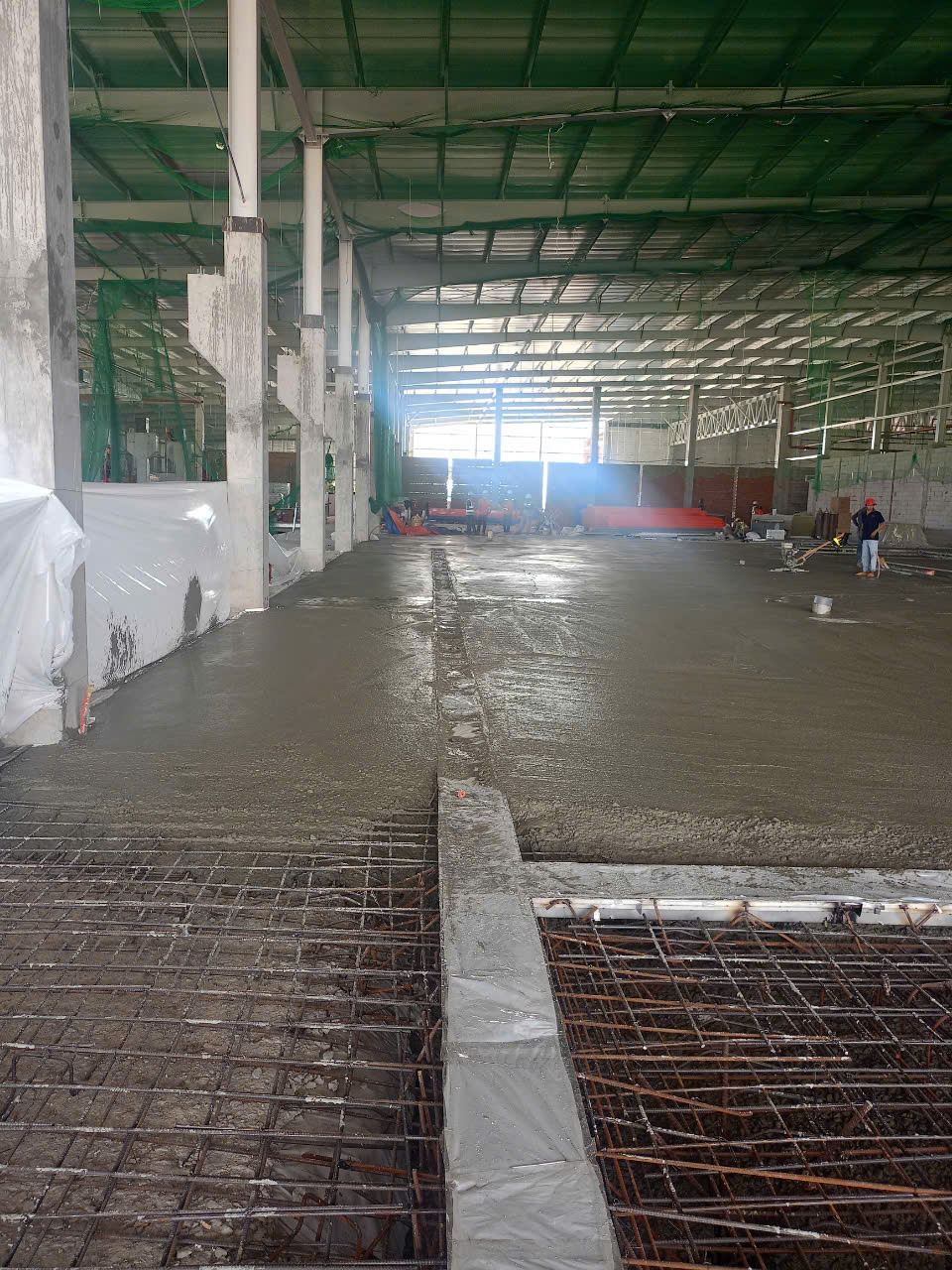

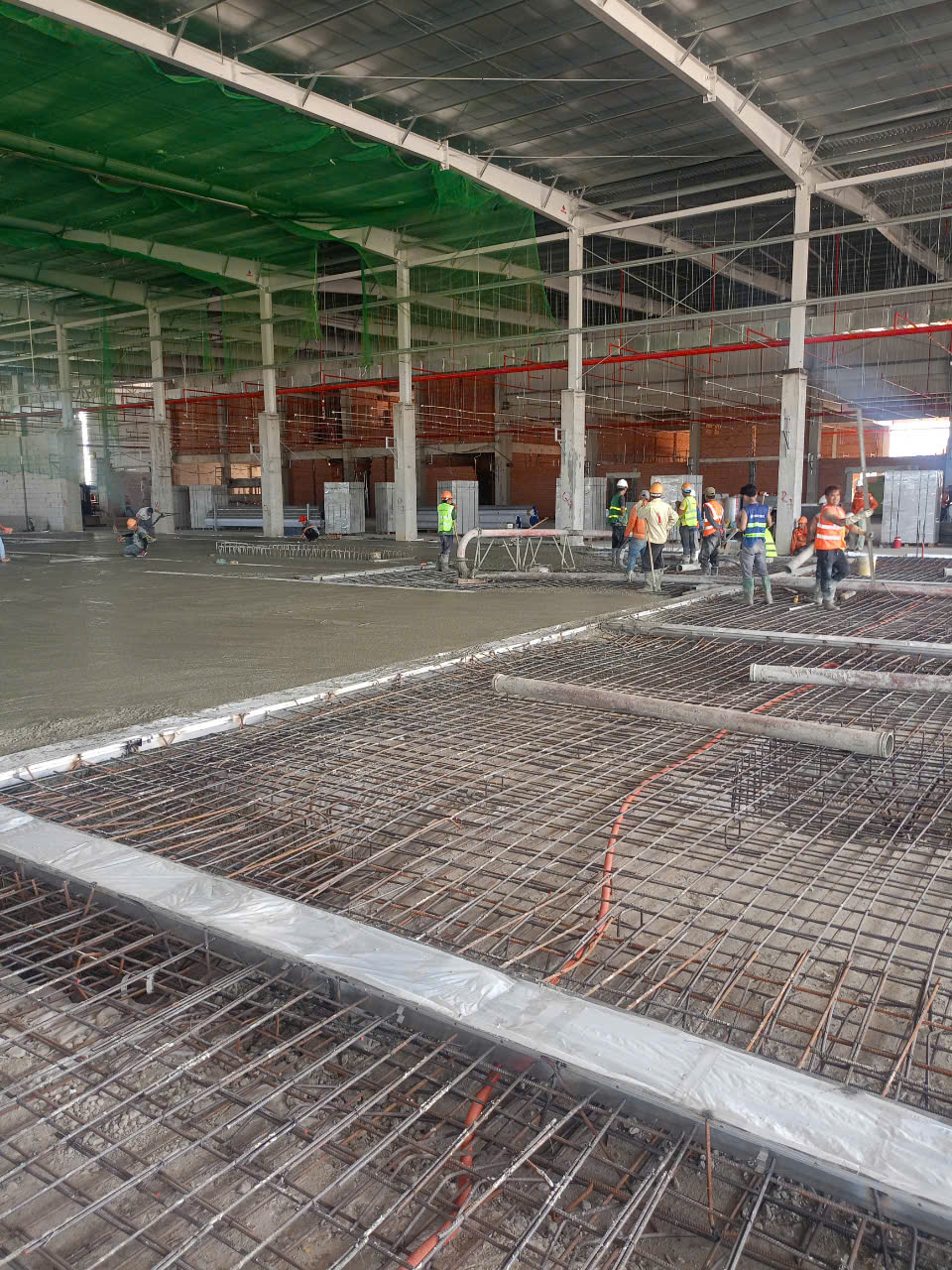

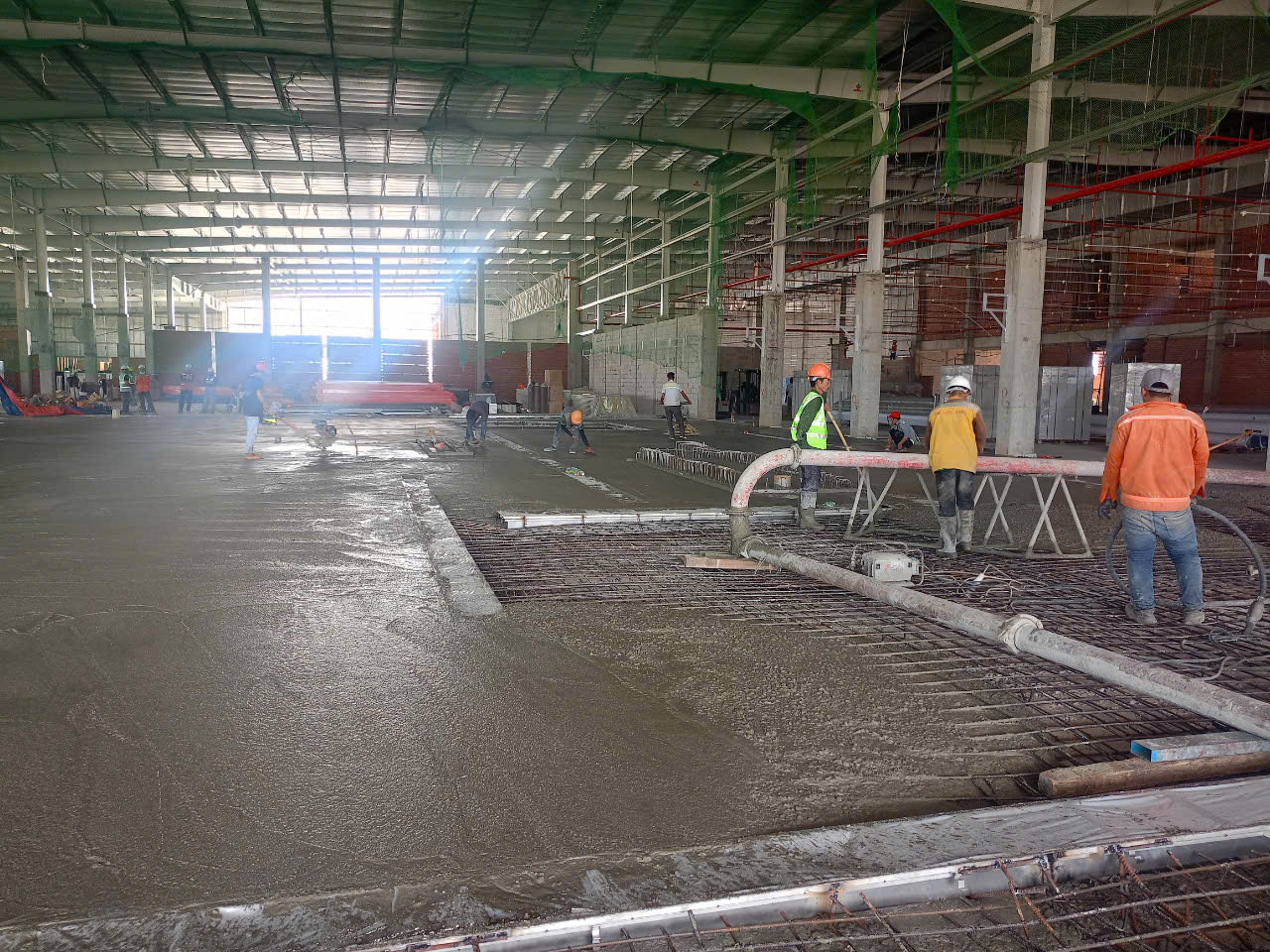

Thi công lắp đặt Mương Vỉ Inox cho nhà máy dệt nhuộm Südwolle Group Ninh Thuận

Checklist nghiệm thu mương vỉ inox trước khi bàn giao

Thông số khuyến nghị cho mương vỉ inox nhà máy

Gợi ý thông số theo từng loại nhà máy

Khi nào nên gia công mương vỉ inox theo yêu cầu?

Nhà máy nên đặt gia công mương vỉ inox theo yêu cầu khi:

• Mặt bằng có tuyến mương dài, nhiều nhánh hoặc nhiều điểm xả.
• Khu vực sản xuất có lưu lượng nước lớn.
• Có nhiều xe đẩy, xe khay, xe hàng đi qua.
• Cần đồng bộ với nền Epoxy, Pu nền gạch hoặc nền bê tông hoàn thiện.
• Cần rổ chắn rác, hố ga, bẫy mùi theo kích thước riêng.
• Nhà máy có yêu cầu vệ sinh cao.
• Mương cần lắp theo bản vẽ MEP hoặc bản vẽ công nghệ.
• Mương cần dùng inox 304 hoặc 316 theo môi trường sử dụng.
• Cần xử lý chi tiết mép mương để tránh bong nền và thấm nước.

Với các nhà máy sản xuất, không nên chọn mương theo kích thước có sẵn nếu mặt bằng và lưu lượng nước không phù hợp. Một tuyến mương đúng kỹ thuật phải được thiết kế theo thực tế vận hành, cao độ nền, vị trí thiết bị, tuyến ống thoát và cách vệ sinh sau này.

 Hùng Cường gia công, sản xuất và thi công mương vỉ inox cho nhà máy

Với các công trình nhà máy chế biến thủy sản, thực phẩm, sơn vải, khu sản xuất ướt hoặc khu rửa công suất lớn, mương vỉ inox cần được thiết kế theo mặt bằng thực tế thay vì sử dụng kích thước cố định.

Hùng Cường tư vấn, gia công và sản xuất mương vỉ inox theo yêu cầu, phù hợp với từng khu vực sử dụng trong nhà máy. Các hạng mục có thể thiết kế gồm thân mương inox, vỉ mương chịu tải, rổ chắn rác, hố ga inox, đầu nối ống thoát, nắp thăm vệ sinh và giải pháp xử lý mép mương với nền gạch, nền bê tông hoặc nền Epoxy.

Tùy yêu cầu công trình, mương vỉ inox có thể được thiết kế theo inox 304 hoặc inox 316, độ dày 1,2 mm đến 2,0 mm, kích thước theo bản vẽ, vỉ tháo rời từng đoạn, khe thoát nước phù hợp xe đẩy và có cấu tạo dễ vệ sinh trong quá trình vận hành.

Một hệ thống mương vỉ inox tốt không chỉ cần đẹp khi bàn giao mà phải thoát nước tốt, dễ vệ sinh, ít nghẹt, không đọng mùi, không bong nền và phù hợp với điều kiện vận hành thực tế của nhà máy.

Xem thêm danh mục hệ thống mương vỉ inox cho nhà máy và khách sạn để tham khảo thêm các mẫu mương, vỉ, rổ chắn rác, hố ga inox và giải pháp gia công theo yêu cầu.

 Câu hỏi thường gặp về mương vỉ inox cho nhà máy

 Mương vỉ inox cho nhà máy nên dùng inox 304 hay inox 316?

Inox 304 phù hợp với đa số nhà máy thông thường, nhà máy thực phẩm, đồ uống và khu sản xuất ướt. Với nhà máy thủy sản, môi trường có muối, nước mặn hoặc hóa chất vệ sinh mạnh, nên cân nhắc inox 316 nếu ngân sách cho phép.

 Độ dốc mương thoát nước inox nên thiết kế bao nhiêu?

Độ dốc đáy mương thường từ 1% đến 1,5%. Với khu vực nhiều nước, nhiều cặn như nhà máy thủy sản hoặc khu rửa lớn, có thể dùng 1,5% đến 2% tùy chiều dài tuyến mương và cao độ thực tế.

 Khe vỉ mương inox nên bao nhiêu?

Khe vỉ mương inox nên khoảng 8 – 30 mm. Không nên vượt quá 20 mm nếu khu vực có xe đẩy bánh nhỏ, vì khe lớn dễ làm kẹt bánh xe hoặc rơi dụng cụ xuống mương.

Mương vỉ inox có cần rổ chắn rác không?

Có. Rổ chắn rác giúp giữ lại cặn lớn trước khi nước đi vào đường ống, hạn chế nghẹt ống và giúp việc vệ sinh dễ dàng hơn. Với nhà máy thủy sản, thực phẩm, rau củ hoặc khu rửa dụng cụ, rổ chắn rác là hạng mục rất cần thiết.

 Vì sao nền Epoxy, Pu quanh mương inox dễ bị bong?

Nền Epoxy, Pu quanh mương dễ bị bong nếu mép tiếp giáp giữa inox và nền không được xử lý kín, không chống thấm kỹ hoặc bị tác động liên tục bởi nước, hóa chất vệ sinh, xe đẩy và rung động của vỉ mương. Vì vậy, cần xử lý mép mương kỹ trước khi hoàn thiện nền.

Kết luận

Mương vỉ inox cho nhà máy là hạng mục kỹ thuật quan trọng trong các khu vực sản xuất ướt, khu rửa, khu chế biến và khu vệ sinh sàn thường xuyên. Để hệ thống vận hành tốt, cần thiết kế đúng độ dốc lòng mương, độ dốc sàn, kích thước mương, vật liệu inox, kiểu vỉ, khả năng chịu tải, rổ chắn rác, hố ga, đường ống thoát và giải pháp chống mùi.

Đặc biệt, vị trí tiếp giáp giữa mương inox và nền hoàn thiện cần được xử lý kỹ. Với nền Epoxy, Pu nếu phần giáp mí không đạt yêu cầu, nước có thể chui vào mép nền, gây bong, phồng rộp, thấm nước và làm giảm tuổi thọ công trình.

Vì vậy, khi thiết kế và thi công mương vỉ inox cho nhà máy, không nên chỉ quan tâm đến giá thành hoặc độ dày inox. Cần xem xét toàn bộ hệ thống từ vị trí đặt mương, lưu lượng nước, loại cặn, tải trọng xe đẩy, đường ống thoát, nền hoàn thiện và yêu cầu vệ sinh thực tế. Làm đúng ngay từ đầu sẽ giúp nhà máy vận hành ổn định, giảm chi phí bảo trì và đảm bảo môi trường sản xuất sạch, an toàn, bền vững.
